Каждый, кто хоть раз сталкивался с гражданской радиосвязью слышал про настройку антенн. Эта важная процедура является неотъемлемой частью процесса установки комплекта связи на автомобиль. Многие слышали, но не многие знают, и тем более, умеют это делать. В этой небольшой статье я расскажу о некоторых мифах, которые успели появиться вокруг этой темы, правилах установки антенн на автомобиль и, разумеется, о настройке.
Правила установки антенн я уже описывал в своей статье про автомобильные антенны гражданского диапазона, однако я постараюсь подробно осветить основные моменты этого процесса. Установка антенны процесс творческий, антенн много, автомобилей с разными кузовами еще больше, поэтому одного универсального решения (волшебной таблетки), увы, не существует. Однако надо сказать, что при условии соблюдения всех правил, у Вас есть шанс заставить антенну работать так, как задумал производитель, то есть эффективно.
Главные правила установки врезных антенн
- Антенна должна быть установлена на честную массу, несущий кузов. Устанавливать антенны на навесные элементы (фальшивую массу), двери, капот, багажник, крылья (иногда) не целесообразно.
Даже если Вы используете кронштейн и зачистите краску в месте установки, эффективность такой системы сведется к эффективности магнитной антенны и мы теряем, примерно 30% эффективности, как на прием, так и на передачу. Прокидывать массу разными проводочками до несущего кузова смысла нет! Это будет не радиотехническая земля, а обычный громоотвод. После такой процедуры багажник или дверь хорошей землей не станут. На радиочастоте такой проводник будет являться LC цепочкой с плавающими параметрами, которая будет непредсказуемо влиять на настройку антенны. Надо сказать, что иногда такой фокус срабатывает, но чаще всего нет. При такой установке принимать антенна будет вполне сносно, но вот на передачу будет работать как магнитка или даже хуже. - Высота и место установки антенны играют важную роль. Чем выше установлена антенна, тем эффективнее она работает. Установка «в крыло» или, еще хуже, в бампер сократят дальность приема-передачи процентов на 40-50.

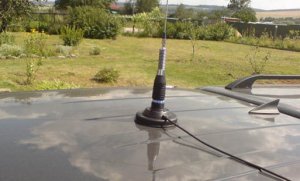

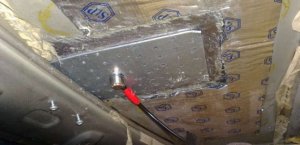

Лучше всего устанавливать антенну в центр крыши, хотя и не обязательно. Поговаривают, что установка на кронштейн, в угол крыши, никак не проигрывает установке в центр. Это не совсем так. В городе из-за переотражений эффект направленности выражен не будет, а вот на трассе или открытой местности, при работе на большие расстояния, направленность такой системы будет очень заметна. Причем, чем эффективнее антенна, тем заметнее будет эффект. Антенна будет эффективнее работать в сторону большей площади железной крыши! Причем, чем эффективнее антенна, тем больше этот эффект будет выражен и заметен. Но для большинства задач вариант установки в угол был бы более предпочтительным и здесь исходить нужно из соображений целесообразности. - Если антенна врезается в крышу, место установки обязательно должно усиливается дополнительной металлической пластиной для обеспечения механической прочности.
- Удлиняющая катушка и полотно антенны должны быть максимально удалены от любых вертикальных металлических поверхностей расположенных параллельно полотну антенны (не менее чем на 0, 5м). В противном случае, антенна установленная таким образом работать не будет из-за высокой реактивности пространства, поглощения и отражения сигналов в окружающих антенну предметах и элементах кузова. Особенно остро стоит эта проблема при радиофикации грузовых автомобилей.
