Как Сделать Aux Вход на Автомагнитолу
2012-04-14 в 23:21
После долгого перерыва в работе с сайта, решил обновится и что-то новое не только для сайта сделать но и для себя.
В общем задумал товарищу в машину сконструировать крутое музло, и сделать в кассетной магнитоле AUX (линейный) вход.
Для этого мне потребовалось кучу времени и схема, которая представлена ниже (забыл, модель магнитолы Blaupunkt SC202)

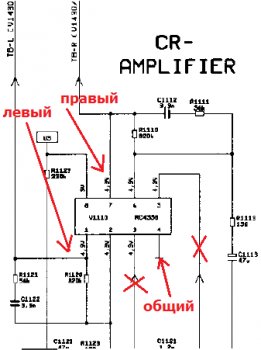

Схема на SC202C, немного отличаются но та часть которая нам нужна совпадает, вот и эта часть:

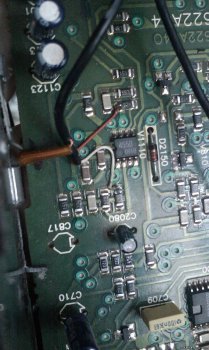

Просто находим на плате вот эту микросхему и к первому выводу подпаиваем один провод а к 7 другой провод, общий провод можно подать на 4 или на корпус. То есть имея уже у себя под рукой провод с mini-jack мы его подпаиваем к тем выводам что я сказал.
И не забываем что эта модификация подразумевает под собой полное удаление систему привода кассет, т.к. мы используем микросхему которая усиливает сигнал от электромагнитного звукоснимателя или как его там называют. Так в этой системе механики есть ещё 6 проводов в шлейфе: 2 из них идут на моторчик (мы их вообще убираем), а вот остальные на датчики-кнопки, которые дают магнитоле понять вставлена кассета или нет. Получается нам надо её обманывать ещё если мы хотим не только наш телефончик послушать или плеер но и радио. Для удобного переключения рекомендую поставить тумблер и вывести на панельку как в моем случае вышло.
Далее будет фото и пояснение если требуется.
Вот так выглядит после удаления механизма и с подпаянным разъемом:
Вот эти провода когда замкнуты говорят магнитоле что вставлена кассета, так что если мы хотим послушать плеер mp3 надо их соединить. А когда села в плеере батарейка, размыкаем их и наслаждаемся радио:
Вот как всё вышло. И видна реализация тумблера для удобного переключения:
Как показала наша переделка в работе:
