Как Сделать Usb Вход в Автомагнитоле
Для работы вам понадобится:
- Отвертки
- Изолента
- Аккуратность
- Сам USB адаптер для штатной магнитоллы

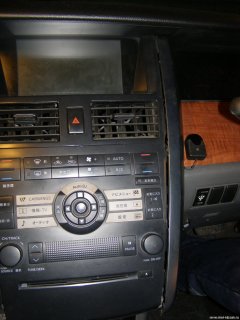

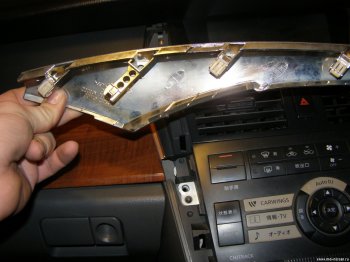

Для начала осматриваем фронт работ и конкретно центральную панель магнитоллы. Видим на ней две хромированные накладки по бокам, в первую очередь нужно их убрать. подковыриваем отверткой, и потихоньку выдвигаем ее с защелок. самая последняя выдвинится длинная особой формы, чтобы вынуть ее пошевелите накладку в разные стороны.

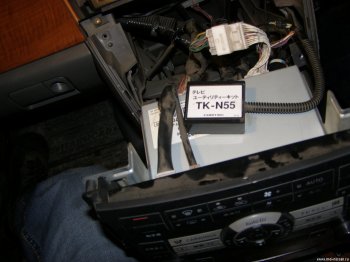

После того как сняли обе накладки, под ними увидим 4-е болтика, откручиваем их. Теперь можно вынимать магнитоллу. Тяните ее, по зади нее много проводов связаных в кабель каналы, если не тянется шевелим либо магнитоллу, либо провада за ней. Вытягиваем примерно до той степени как на фотке.

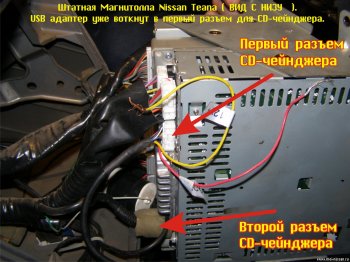

Вынули весь блок аудиосистемы, Сама магнитолла - самый нижний блок. Собственно на нем оба штекера под CD-чейнджер, вход под антенну и еще 5 штекера один из которых - питание, другой - динамики, третий управление, и еще 2 неизвестных, наверняка к экрану и рулю.Учитывая то, что USB адаптер по мимо входа в магнитоллу, имеются еще провода питания [ Желтый - постоянный +12 вольт. Красный - питание + зажигание ACC ].
Мне пришлось искать их при помощи метода тыка и вольтметра. методом тыка поочерели вставлял диск и опрелелил какой разъем - питание. далее Тестером поредлил сначала провод который имеет постоянный +, потом определили провод котоый с зажиганием имеет напряжение а с выключенным зажиганием нет.
В итоге:

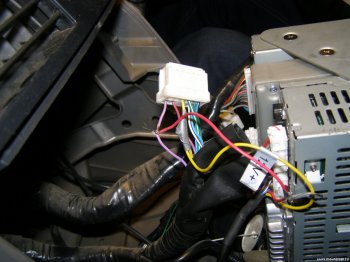

- Штекер питания верхний крайний.
- Постоянный плюс на нем - желтый провод, с непонятного цвета одинокой точкой.
- ACC - Фиолетовый.
