Мощный импульсный блок питания 12В 40А, ir2153, схемаТакое устройство недавно заказали из местного магазина. Устройство предназначено для запитки стенда сразу с 30- ю автомобильными магнитолами. Ясное дело, если прикинуть, то одна магнитола будет потреблять порядка 1 Ампер тока, это просто если она включена, но если запустить на полную громкость, то потребление одной магнитолы будет в районе 7-8 Ампер. 30 магнитол по 1 А это уже 30 Ампер, а при напряжении 12 Вольт мощность блока питания должна быть не менее 350-400 ватт.Мощный импульсный блок питания 12В 40А, трансформатор Поскольку финансы были ограничены, то собрать такое дело с сетевым трансформатором на 400 ватт крайне не выгодно, вот и решил замутить импульсную схему. Одна из самых простых вариантов построена на высоковольтном полумостовом драйвере IR2153, не смотря на простоту сборки, такой блок питания может обеспечить заданную мощность.

Затраты на компоненты не превосходят 10$, при этом блок получился минимальных размеров.
На входе питания построен сетевой фильтр, предохранитель. Термистор сохраняет полевики от бросков напряжения во время подачи питания.Мощный импульсный блок питания 12В 40А, трансформатор Диодный мост построен на 4-х выпрямителях 1N5408, это 3-х Амперный диод с обратным напряжением 1000 Вольт. Конденсаторы 200В 470мкФ - сняты от компьютерного блока питания. Заменой емкости можно поднять или снизить мощность блока питания в целом. Не смотря на то, что нагружал блок питания почти до максимума, но ключи были полностью холодными за 3 минуты работы. Сами ключи через изоляции укреплены на общий теплоотвод небольших размеров.Мощный импульсный блок питания 12В 40А, трансформатор Отдув осуществляется кулером, который питает отдельный бп на 3 ватта, такой блок был снят из светодиодного светильника. Такое решение обусловлено тем, что в случае запитки кулера от общей шины 12 Вольт, может образоваться фон, а это в свою очередь приводит к искажениям, если к блоку подключена автомагнитола.

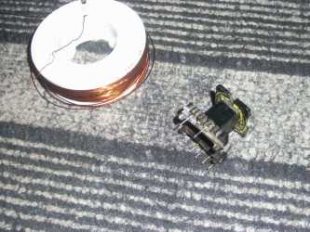

Трансформатор пришлось мотать с нуля.

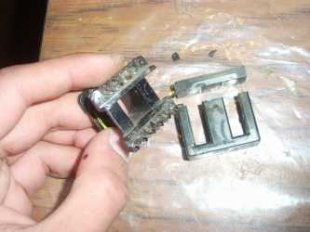

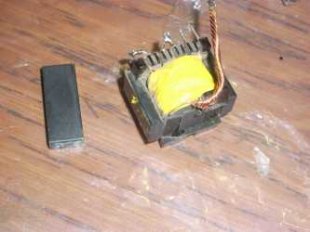

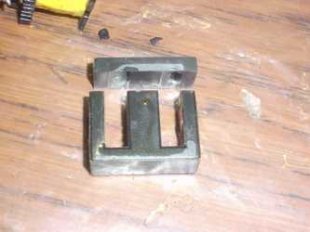

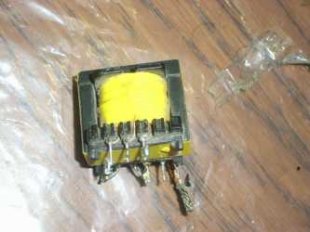

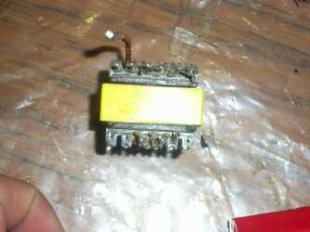

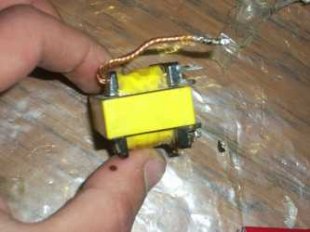

Сердечник был взят из компьютерного блока питания. Все промышленные обмотки нужно убрать и мотать свою. Сетевая обмотка состоит из 40 витков провода 0, 8мм. Вторичная обмотка намотана шиной из 7жил провода 0, 8 мм, обмотка состоит из 2х3 витков. На выходе стоит сдвоенный диод шоттки 2х30А, теплоотводом для него служит корпус блока питания, а сам корпус был взят из компового БП.

Мощный импульсный блок питания 12В 40А, трансформатор Мощный импульсный блок питания 12В 40А, трансформатор Мощный импульсный блок питания 12В 40А, трансформатор Мощный импульсный блок питания 12В 40А, трансформатор
