Изображение с названием Make an FM Antenna Step 1Улучшить качество приема радиосигнала на FM частотах (88МГц - 108МГц) можно в домашних условиях, причем с легкостью – для этого нужно просто заменить антенну на дипольную антенну 5/8 лямбда. У многих радиостанций и большинства домашних приемников есть разъем для подключения внешней антенны. Обычно прилагаемая антенна представляет собой упрощенный вариант (иногда это антенна встроенного типа или телескопическая штанга, либо просто небольшой кусок провода). Вы можете значительно ее улучшить за очень небольшие деньги. Всё, что для этого необходимо, можно приобрести в ближайшем магазине электроники или хозяйственных магазинах.

Шаги

  1. Определите частоту станции, прием которой вы хотите настроить. Антенна настраивается на определенную длину волны в зависимости от частоты принимаемого радиосигнала. Независимо от конкретной частоты, вся полоса FM вещания (88 - 108 МГц) радиоприемника будет получать более сильный сигнал от антенны с наибольшим усилением на частоте, выбранной на этой стадии, и немного меньшим усилением на других частотах.
  2. Вычислите длину антенны. Формула для антенны 5/8 лямбда с использованием обычного "симметричного кабеля" с волновым сопротивлением 300 Ом следующая: L = 300/f x 5/8 x 1/2; где "L" – длина антенны в метрах, а "f" – частота в МГц настраиваемой станции. Ее можно упростить до вида L = 93.75/f.
    • Антенна, создаваемая для середины FM диапазона 88МГц - 108МГц (98 МГц) должна быть длиной 0.9566 метров или 95.66 см (сантиметров). Для тех, кому удобнее пользоваться британской имперской системой мер, нежели метрической системой, формула для перевода сантиметров в дюймы следующая: см X 0.3937. Это значит, антенна должна быть длиной 95.66 см X 0.3937 = 37.66 дюймов.

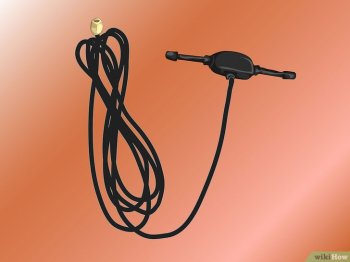

  3. Улучшите конструкцию антенны. Улучшение антенны, рассматриваемое в данной статье, - это создание простой антенны 5/8 лямбда вида "петлевой диполь" или "T"-образной антенны. Такая конструкция по своим характеристикам будет превосходить любую встроенную или телескопическую антенну, которая, возможно, прилагалась к приемнику. Она также будет похожа на те антенны, которые поставляются с некоторыми из более дорогих стерео приемников.
    • Улучшением для такой простой конструкции будет использование двойного, тройного (и так далее) диполя с соответствующей длиной 37.66" x 2 = 75.32" (191.31 см), 37.66" x 3 = 112.98" (286.97 см) и т.д.
    • Антенна длиной 112.98 дюймов (286.97 см) превзойдет по параметрам антенну 75.32 дюймов (191.31 см), которая в свою очередь превзойдет антенну 37.66 дюймов (95.66 см).
    • Конечно, есть "точка невозврата", когда увеличение размеров настолько велико, что сигнал с концов антенны не может пройти всю длину из-за электрического сопротивления провода. Этот предел составляет примерно 100 метров (чуть больше длины футбольного поля).
  4. Отрежьте фидерную часть. Как было сказано выше, антенна выглядит как "T". Все предыдущие расчеты были для верхней горизонтальной части (верхней части буквы T) антенны. Вертикальная часть (нижняя часть T) должна...
