AUX кабель для автомагнитолы - сделать самомуТема про AUX кабели будет интересна тем у кого в штатной автомагнитоле нет USB разъема для считывания музыки с флешек. Всё это можно сделать своими руками для авто. CD дисками уже пользоваться не интересно. Диск записал и все, и валяется он пока не потрется и не будешь его использовать в каких либо других самоделках )))).

своими руками для авто
В нынешний век технологий музыку хранить можно где хочешь, начиная от usb накопителей и заканчивая mp3 плеерами, айпадами, мобильными телефонами и другими мобильными устройствами, которые позволяют хранить данные. Их то и можно использовать в качестве источников звука, если есть AUX вход на автомагнитоле и нет usb порта.

В интернете много спрашивают и пишут по этому поводу: одни — что это порт для считывания с носителя информации (usb) и что магнитола считывает и проигрывает музыку, другие — что звуковой вход для подключения внешних источников музыки.

Что такое AUX порт в автомагнитолах?

Это порт для подключения внешних источников музыки для прослушивания через аудиосистему автомобиля. Такими внешними источниками, как я писал выше, могут быть mp3 плееры, телефоны, айпады, планшеты и компьютеры (ноутбуки).AUX кабель для автомагнитолы - сделать самому Другими словами, устройства, где есть выход на наушники.

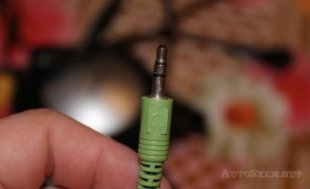

Схема штекера Джек 3, 5 мм
Есть 2 типа штекеров: Моно-джек и Стерео-джек

Jeck 3, 5 mmМоно-джек: 1. Сигнал (микрофон), 2. Земля.
Моно-джек - как правило идет для микрофонов.

Стерео-джек (наушники, колонки): 1. Сигнал (левый), 2. Земля, 3. Сигнал (правый)

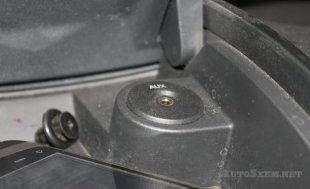

У меня в авто AUX порт стандартных размеров Джек 3, 5 мм (гнездо для вода штекера от стандартных наушников)

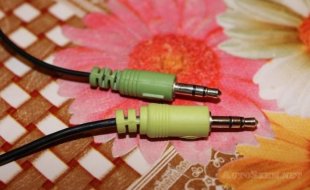

AUX кабель для автомагнитолы - сделать самомуЗадача была сделать AUX кабель для автомагнитолы и моего телефона HTC. AUX кабель с двумя одинаковыми штекерами на обоих концах «Джек 3, 5 мм»

Такие кабели продаются в интернете и наверное в радиолавках. Стоимость их от 70 рублей и выше. Мне хотелось качественного звучания музыки в авто. Заказывать через интернет и ездить по радиолавкам особо не хотелось.

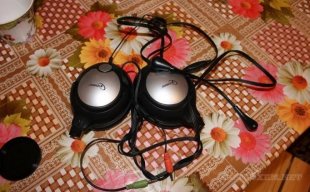

AUX кабель для автомагнитолы - сделать самомуПод рукой были двое неисправных компьютерных наушников. С них я взял провода со стерео разъемами, потому что нужны именно такие.

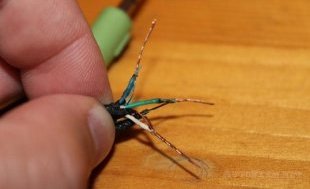

Снял оплетку с одного провода и другого, всё сделал своими руками.

Там идет 3 жилы: белого, синего и зеленого цветов.

Белый - масса
Зеленый и синий - правый и левый (наушники или колонки)

Я без всякого прозвона скрутил соответствующие провода синий с синим, зеленый с зеленым, белый с белым (серебристым).

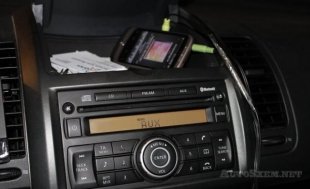

Пошел проверил в гараж - работает. Потом все просто заизолировал скотчем (не стал паять в 11 часов ночи), еще раз проверил - звучание отличное.
Накачал музыки с интернета на телефон HTC и с утра уже наслаждался ею пока ехал на работу. … по радио столько рекламы и одних и тех же песен, что порой надоедает.
AUX кабель для автомагнитолы - сделать самому AUX кабель для автомагнитолы - сделать самому
