Установка SONY CDX-GT617UE с переделкой ДУ на руле.

Автор: Ю & Ю

Подопытный: Lacetti, седан с кондиционером (остальное не существенно).

В работе использованы материалы и картинки с этого сайта, за что авторам «KVV» и «Eugene» огромный респект за фотогайды и комментарии, сподвигшие меня на это дело:

ИТАК:

Раньше я всегда тяготел к SONY, оно преследовало меня везде: дома, на работе, в машине...

Началось с того, что я решил с момента покупки Лачи забить на музыку, т.к. видимо постарел и заниматься в очередной раз рукоблудием было лень.

Типа играет и играет….

… И потом еще, кто-то мне тут обещал высвободившийся 5-ти дисковый чейнджер Блау в обмен на полочку :-)

(которого я так и не дождался)

Все было бы ничего, но только не привычно стало менять так часто диски, да и МП3 уже захотелось до кучи что бы больше музыки за раз, в таком авто - качество сойдет.

Короче все же чесалось…

И вот казалось бы решение найдено:

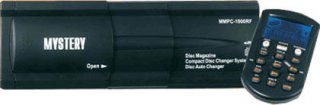

«Mystery MMPC-1000RF» - CD/MP3-чейнджер на 10 дисков с FM-модулятором.

…Хотя внутренний голос не раз подсказывал: не связывайся ни с чем, кроме SONY, я его все же купил !

Подключался сей девайс в разрыв антенны на родной Блау и питание с разъема магнитолы (три проводка)

Потратив субботу и 6 банок пива на даче на скрупулезную установку и протяжку в недра авто этого произведения китайской мысли в понедельник выяснилось:

1. Это «ЧУДО» читает диски только при плюсовой температуре и заработало только на подъезде к Москве, когда до недр багажника добрались первые положительные Цельсии.

2. Как то неуютен оказался пульт прячущийся в бардачке и периодически вынимаемый оттуда для управления и обратного запихивания на парковке.

3. САМОЕ главное, низы как были, так и остались никакие, а вот верха просто резали душу.

Короче, в понедельник к обеду, ничуть не сожалея, я уже решил с ним расстаться.

НЕ ПОКУПАЙТЕ НИКОГДА СОМНИТЕЛЬНЫЕ ПРОДУКТЫ !!!

ЛУЧШЕ КУПИТЬ ЖАБОДАВКУ !

Звоню в магазин, и дабы даже не заворачиваться юридическими аспектами возврата, предлагаю им сходу купить его у меня взад на 500 руб. дешевле, я же в ответ беру у них магнитолу SONY.

Сразу получаю согласие :-)

(Оценив жабодавкой, что магаз по ценам не плохой и высчитав, что ничего не потеряю, кроме 500 руб. потраченных по собственной дурости «на опыты», а с другой стороны все ж намного выгоднее и вообще ничего не теряю, чем если бы я бы брал где то еще)

Договариваюсь, что привезу деньги за магнитолу в четверг и сразу ее возьму «без чека» (чтоб у них с кассой проблем из-за меня не было), а в понедельник привезу чейнджер и они мне вернут деньги за него из тех денег за магнитолу – это чтобы два раза центральную консоль не снимать на даче по выходным.

Ну так и сделали…

И вот она новая лапочка:

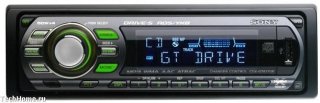

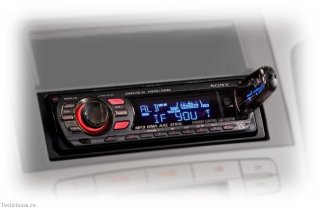

CD-ресивер Sony CDX-GT617UE

Имеет русский УКВ и читает и понимает русские буквы CD-Text и MP3 тегов.

Подсветка переключается КРАСНАЯ/ЗЕЛЕНАЯ, зеленая хорошо подходит по общему стилю.

Снова вооружаемся в первую очередь пивом, а во вторую свободным временем (договариваюсь снова с женою, что она приглядит за ребенком на время моего рукоблудия).

Отворачиваем 5 винтов бардачка и снимаем его.

Вынимаем предохранители AUDIO (10А и 15A) и FOG (15А)

Зачем? Затем, что FOG на 15А я в прошлый раз спалил, когда при снятии бардачка задел контактами лампы за железяку кузова, он же отвечает за габариты и подсветку кнопок и бардачка.

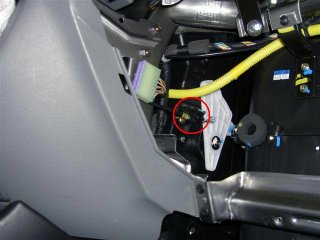

отщелкивание защелки крана печки после снятия бардачка.

отщелкивание защелки управления заслонками, вид через попу, от педали тормоза :-)

1 – площадка защелки

2 – сама защелка

Впервые туда надо залазить, предварительно прочитав Камасутру. Но на второй и третий раз без проблем.

Снимать тяги полностью на холоде я не решился, боясь их отломить с хрупких пипочек, да и места в принципе и так хватало.

Ручки «направление воздуха» и «печки» выворачиваем до упора вправо.

Снимаем центральную консоль

Кстати железный уголок – съемник в принципе, как потом оказалось не обязателен, можно и снизу поддеть плоской отверткой. Мягкий пластик не повредится и снова выровняется.

Главное не потерять шесть железных защелок.

У меня осталось четыре :-)

Еще две либо отсутствовали изначально, либо пропали в бездне навсегда. С фонариком, магнитом и зеркалом их найти не удалось.

Но и без них все прекрасно держится.

Лучше снизу под откинутую консоль подложить тряпочку, а то в прошлый раз я там немного ободрал обшивку.

К магнитоле, в отличии от ранних покупаемых мною SONY, прилагался не просто шлейф, а уже с переходником, который подошел к штатному.

Все же заодно у них же купил шлейф к старому Блаю, что бы его можно было еще где-нибудь проинсталлировать в будущем, либо забарыжить как полноценный вариант.

(Кстати за 1000 руб. готов отдать хоть сейчас, но только самовывозом)

Для ПДУ купил «джек» на 3, 5 мм стерео, моно не было, но не страшно.

У него задействуются земля и центральный. Средний контакт во избежании замыкания я откусил.

Припаял к ним два вывода от ДУ (они там отдельно идут, не в общей колодке)

Покупной обычный «джек» с родным пластмассовым чехлом в гнездо на магнитоле не лезет. Он толстоват и не даёт воткнутся до конца.

Поэтому обточил юбочку массы и на провода одел термоусадку, а потом на все вместе еще термоусадку – получилось крепко и надежно.

Теперь беремся за пульт.

Просто отворачиваем его отсоединяем разъем и идем колдовать в тепло.

И вот так внедрено там:

Огромный респект тому, кто не поленился все это измерить и нарисовать :-)

Вариант оттуда мне не понравился, т.к. я решил назначить кнопки как было изначально.

Сначала я попытался рассчитать резисторы «по нарастающей», как на схеме, но потом плюнул, т.к. дорожки на нашем пульте сделаны по другому принципу подключения (ну и в том числе еще и из-за того, что в наличии не оказалось строго пяти штук резисторов нужного номинала)

Решено было сложить сумму сопротивления нужных функций и вывести их напрямую ко второму выводу. Увы, в магазине не оказалось четко нужных номиналов, поэтому пришлось соединить резисторы последовательно. Использовал свеже купленные и найденные дома со времен Л.И.Брежнева, когда я школьником ходил в радиокружок :-)

Функция

По расчетам

Наяву по омметру

Mute

4, 4 к

4, 3 к

Source

2, 2 к

2, 1 к

Seek +

8, 8 к

Volume +

16, 8 к

16, 9 к

Volume -

23, 6 к

23, 8 к

Как видно из фотографии абсолютно ничего сложного для тех, кто держал в руках паяльник:

1 – общий вывод, проходит по всем кнопкам.

2 – второй вывод, на который сходятся сопротивления данных.

3 – единственный проводник на плате, который надо не забыть перерезать !!!

В обратной части корпуса пульта пришлось срезать некоторые перемычки, которые мешали плотному прилеганию платы с вновь посаженными резисторами:

Ставим на место – всё работает как надо !

Если на переделанном пульте, одновременно пальцем посредине нажать сразу на две кнопки "Mute"+"Source" либо "Source"+"[>]" то магнитола включается и выключается

Это "открытие" вызванное мыслью о 1/2 суммы сопротивления, а для SONY вкл/выкл оно должно стремится к нулю
