Подключение Сабвуфера к Автомагнитоле
Подключение сабвуфера в автомобиле только кажется сложным, и Вы легко с этим справитесь.

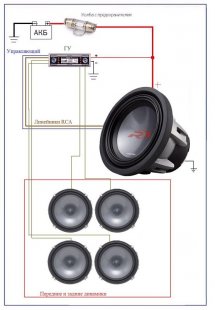

Подключение активного сабвуфера в автомобиле:
У любого активного саба есть два линейных входа так называемые RCA. С помощью их мы и подключим сабвуфер к автомагнитоле. Для этого нам понадобятся всего лишь линейный провод от магнитофона до сабвуфера, и два толстых провода для питания саба.
Находим на задней панели магнитолы два линейных выхода, они выглядят, так же как и входы на нашем сабвуфере. И просто соединяем вход усилителя сабвуфера с выходом на головном устройстве. Таким образом, сигнал уже подается, теперь осталось подключить питание. Для этого нам надо протянуть провод от положительной клеммы аккумулятора к положительному зажиму на усилителе, отрицательный можно взять с корпуса автомобиля, для мощных сабвуферов и отрицательный провод желательно тянуть от аккумулятора. Возле аккумулятора нужно поставить предохранитель.
И так, по пунктам...
1. Подключение линейных RCA-выходов магнитолы с RCA-входами сабвуфера (LOW IINPUT). Подключать необходимо обычным RCA кабелем (2 тюльпана — 2 тюльпана или пара кабелей тюльпан-тюльпан). В случае отсутствия RCA-выходов на магнитоле подключаемся к HI INPUT.
2. Подключение питания. Плюсовой кабель от аккумулятора (через предохранитель) к +12В клемме сабвуфера (питание), минусовой кабель от аккумулятора (либо с корпуса авто) на клемму сабвуфера GND. Предохранитель ставится в 10-20 см от аккумулятора.
3. Подключения сабвуфера к проводу REM на магнитоле. REM — управляющий провод. Ведется от магнитолы к одноименной клемме REM на сабвуфере, подключается к проводу «синий/белый» (см. в инструкции), который торчит из связки проводов на магнитоле, обычно подписан. На нем, при включении магнитолы, появляется напряжение питания. Провод можно взять любой по диаметру, ток минимальный.
Подключение пассивного сабвуфера в автомобиле:
