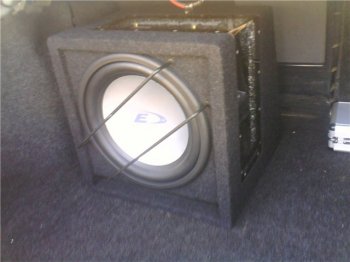

Подключение активного сабвуфера к магнитоле в автомобиле
Рассмотрим в начале самый простой вариант, в случае если ваша магнитола предусматривает подключение активного сабвуфера. Необходимо произвести следующие процедуры.
Прежде всего выбрать место для сабвуфера и подвести к данному месту питание. Питание сабвуфера лучше всего осуществлять непосредственно от аккумулятора автомобиля. В крайнем случае от силовых цепей (прикуриватель) При подключении питания естественно необходимо проверить и соблюсти полярность. Дополнительно рекомендуется установить емкость (конденсатор) для питания сабвуфера так, как возникновение пиковых нагрузок на сабвуфере при воспроизведении НЧ, вызывает повышенное потребление мощности, что влечет за собой нагрузку на элементы питающие бортовую сеть автомобиля. Зачастую аккумулятор даже вместе с работающим генератором не в состоянии обеспечить питанием оборудование в данной ситуации. Такой вариант можно наблюдать когда подсветка в автомобиле меркнет вместе с нарастающим уровнем воспроизведения НЧ. Для исправления данной ситуации конденсатор подключается к питанию сабвуфера в соответствии с его полярностью, при этом при достаточной мощности электро производителей находится в постоянно заряженном состоянии, но в случае невозможности выдать необходимую мощность потенциал конденсатора (емкость) разряжается также в питающую сеть, тем самым сглаживая провалы по питанию. В этом есть ряд плюсов во первых при применении конденсатора мы разгружаем питающие элементы и второе получаем качественный звук в следствии достаточности питания на сабвуфере.
Вход сабвуфера обычно выполнен в виде штекера типа «тюльпан» рисунок 1
рисунок 1
контакты питания, как правило, винтовые рисунок 2.
рисунок 2
После правильного присоединения настройка сводится лишь к тому что бы ограничить верхний предел работы НЧ динамика и выбрать фазу колебания динамика.
Если такая функция имеется на вашем сабвуфере рисунок 3.
Рисунок 3
Частая проблема сабвуферных систем — плохая стыковка амплитудно-частотных характеристик сч динамиков и сабвуфера. На стыке АЧХ может быть как провал, так и завышение уровня. Поэтому на некоторых сабвуферах существует функция с возможностью подстройки его верхней граничной частоты с помощью регулировки. (рисунок 3)
Подключение пассивного сабвуфера без фильтра НЧ (НЧ динамика) к магнитоле
Второй вариант если ваша магнитола не предусматривает выводы подключения сабвуфера, но желание установит его есть, то необходимо произвести следующие процедуры.
